HZBN装配式干式地暖模块
关键词:
所属分类:
产品详情
为了迎合国家在2030年实现碳达峰,2060年实现碳中和的目标,我公司推出了节能环保、绿色HZBN装配式干式地暖,比传统地暖提高能效30%以上,有效减少了热能的用量,降低二氧化碳的排放,力争实现居民和商用建筑物的净零碳排放。

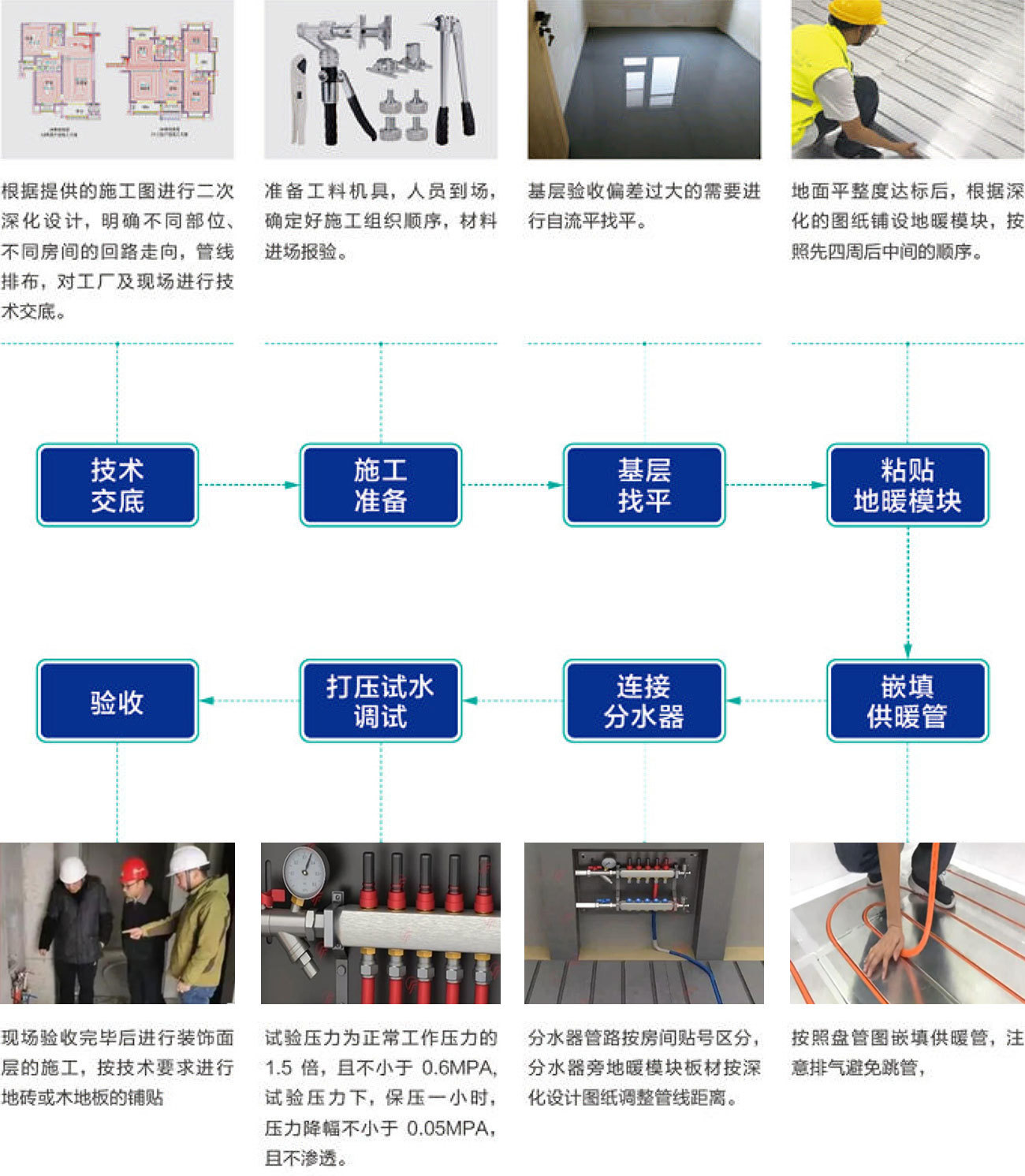

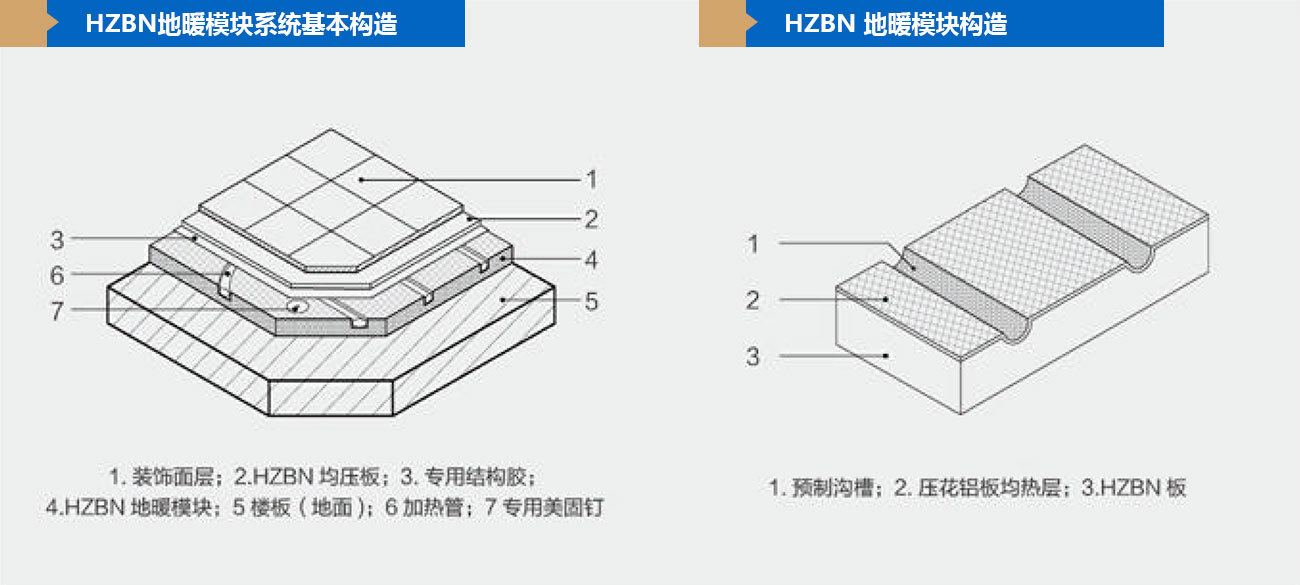

HZBN地暖模块系统由HZBN地暖模块、加热管、专用美固钉、专用结构胶、HZBN均压板和面层等构成。HZBN装配式干式地暖模块是由HZBN预制沟槽板和附着表面的均热层组成,表面带有固定间距的沟槽,用于铺设加热管的板材。预制沟槽板用于现场拼装敷设加热管,带有固定间距U型凹槽的HZBN预制沟槽板,并配以专利支持,使其拥有强大的抗压性能。
HZBN地暖模块系统根据HZBN地暖模块的抗压承载力和施工工艺不同分为:I型、II型。
1、地暖模块I型系统
I型地暖模块抗压强度≥1000kPa,远超国家标准(国家标准≥200kPa)。
2、地暖模块II型系统
地暖模块在生产过程中,通过模块内放置加强支撑,使得地暖模块增强了支撑作用,抗压强度≥7000kPa。
HZBN地暖模块的主要规格尺寸:
项目 | 单位 | 性能指标 | 试验方法 |
长度 | mm | 600、1200 | GB/T 6342 |
宽度 | mm | 300、400、600、800 | |
厚度 | mm | 30 |
注:其他规格尺寸由供需双方协商确定
HZBN板性能指标:
项目 | 单位 | 性能指标 | 试验方法 | |
表观密度 | Kg/m³ | 35-55 | GB/T 6343 | |
压缩强度 | kpa | ≥600 | GB/T 8813 | |
导热系数 | (w/m·k) | ≤0.035 | GB/T 10294 | |
尺寸稳定性 | (60℃±2℃,48h) | % | ≤1.0 | GB/T 8811 |
(70℃±2℃,48h) | ≥2.0 | |||
吸水率(浸水96h) | % | ≤1.0 | GB/T 8810 | |
水蒸气透过系数 | ng/(Pa·m·s) | ≤3.5 | - | |
燃烧性能等级 | - | B2级 | GB 8624 |
注:点荷载指HZBN板压缩变形为1mm时的测试值
压花铝箔性能指标:
项目 | 单位 | 性能指标 | 试验方法 |
最小厚度 | mm | 0.07 | GB/T 6343 |
导热系数 | W/(m·k) | >237 | GB/T 10294 |
HZBN地暖模块预制沟槽尺寸与敷设的加热管外径规格:
项目 | 单位 | 性能指标 | 试验方法 | |
加热管外径 | mm | 16 | 20 |
GB/T 29906 CECS 6342 |
沟槽直径 | mm | 18 | 22 | |
预制沟槽间距 | mm | 150 | 200 |
HZBN地暖模块相关要求及标准:
•HZBN地暖模块外观应平整,压花铝板粘贴齐整无翘边,凹槽部位粘贴无裂缝,板边无残胶。
•HZBN地暖模块所使用的聚苯乙烯类泡沫塑料保温材料应符合现行国家标准《绝热用挤塑聚苯乙烯泡沫塑料》GB/T 10801.2的有关规定,不应使用再生料生产的泡沫塑料。
•HZBN地暖模块中含有游离甲醛释放量的性能指标尚应符合国家标准《室内装饰装修材料人造板及其制品中甲醛释放限量》GB 18580 规定的E1级甲醒释放量限量指标要求,不应大于0.124mg/m³。
HZBN地暖模块系统的设计应按《民用建筑供暖通风与空气调节设计规范》GB 50736、《工业建筑供暖通风与空气调节设计规范》GB 50019 和《低温热水地面辐射供暖技术规程》DB37/T5047的有关规定进行。
•HZBN 地暖模块系统的供、回水温度应由计算确定,供水温度宜为35℃~55℃,不应大于60℃。供、回水温差不宜大于10℃,且不宜小于5℃。
HZBN 地暖模块系统地面辐射供暖表面平均温度宜符合表(℃)
设置位置 | 宜采用的平均温度 | 平均温度上限值 |
人员经常停留的地面 | 25-27 | 29 |
人员短期停留的地面 | 28-30 | 32 |
无人停留的地面 | 35-40 | 42 |
注:本表数据为辐射体表面平均温度要求
• HZBN地暖模块系统工作压力不宜大于0.8MPa,当超过此压力时,应按设备、管道及附件所能承受的最低工作压力进行竖向分区设置,所选用的加热管及其系统附件应满足系统工作压力求。
• HZBN地暖模块系统不宜使用在卫生间、浴室等有水房间。
• 采用HZBN地暖模块系统时,房间内的生活给水管、电气系统管线套管等,不应与HZBN地暖模块系统散热部件在同一沟槽内。
• 预制沟槽间距应根据负荷计算结果并根据加热管直径确定,当采用直径为16mm的加热管时,沟槽间距宜为150mm;当采用直径为20mm的加热管时,沟槽间距宜为200mm.
• 当外网的热媒温度高于60℃时,在楼栋的采暖热力入口处应设置混水装置或换热装置。
• HZBN地暖模块系统的热媒温度、压力或资用压差等参数与热源不匹配时,应根据需要采取设置换热器或混水装置等措施。换热器或混水装置宜接近终端用户。
• 楼地面找平层宜在结构层上采用自流平地面找平。水泥基自流平材料应符合《自流平地面工程技术标准》JGJ/T 175的规定。石膏基自流平材料应符合《石膏基自流平砂浆》JC/T 1023的规定。
干式地暖模块系统性能优势:
• 预制沟槽,方便铺装供热管;
• 挤塑板为高强挤塑板,强度高,压缩强度超过600KPa,结合专利支撑组合强度可达7000KPa以上;
• 高强挤塑板导热系数低,保温隔热性能好;
• 铝制均热层热传导效率更高,供热管通过均热层散热并向上方向传热;
• 安全环保,燃烧性能等级可达B2级,不含甲醛VOC等有毒害物质。
HZBN干式地暖模块性能指标工艺参数的优势:
项目 | HZBN干式地暖模块性能指标(xps) | 传统湿法地暖性能指标(xps) | |
密度(kg/m³) | 35-55 | ≥20 | |
板材压缩强度(KPa) | ≥600(1mm变形) | ≥200(10%形变) | |
导热系数(25℃,w/m·k) | ≤0.035 | ≤0.035 | |
尺寸稳定性 | 60±2℃,48H | ≤1.0 | ≤2.0 |
70±2℃,48H | ≤2.0 | ≤2.0 | |
吸水率(浸水96h),% | ≤1.0 | ≤2.0 | |
均热层厚度,mm | 铝板≥0.07 | 仅为铝膜 | |
燃烧性能等级 | B2 | 达B2 |
HZBN干式地暖对比湿法地暖,所具有的优势:
项目 | HZBN干式地暖 | 湿法地暖 |
装配式建筑评价 | 山东省评价标准,采用干式工法楼地面,应用比例超过60%,即可得5分;另外,结合管线分离模块,可得5分; | 0分值 |
集散热效率 | 导热性能高,采用铝箔,向上辐射传导效率高,升温时间半小时左右,房间整体温度可提高2-3度,热传导均匀 | 升温时间8小时左右,散热快 |
楼层净高 | 地暖层整体厚度约5cm,最少降低5cm的占用空间,有效提高高度利用率 | 地暖层整体厚度10-12cm |
荷载 | 单方荷载最低能降低100KG/m³以上 | 细石混凝土保护层厚度高,荷载重 |
施工周期 | 无需等待湿法地暖天风干周期,工效高,总工期至少节约15天以上 | 施工周期长,交叉作业多 |
施工质量 | 现场无湿作业,现场安全文明便于控制及施工细节控制 | 湿作业较多,容易造成渗漏、污染等质量风险 |
维修角度 | 模块化施工,方便后期检修及维护,不易渗漏 | 不易维修,易产生渗漏 |
结构层高对比 | 标准层高3.0米的情况下,楼层净高可增加5cm,增加舒适感和客户体验感 | 标准层传统做法层高3.0米 |
荷载及含钢量影响 | 按图集做法施工完毕,荷载不足100KN/m²,可以有效减小承重构件的承载力。荷载降低带来的含钢量优化可达2-4公斤,以20万m项目举例,可节省240-480万元 | 按图集做法施工完毕,荷载约为210KN/m² |
工期效益 | 可至少节省养护风干周期15日 | 平均养护风干周期不少于15天 |
后期使用 | 升温快,降温慢,集热蓄热效率高,后期使用花费低 | 升温慢、降温快 |

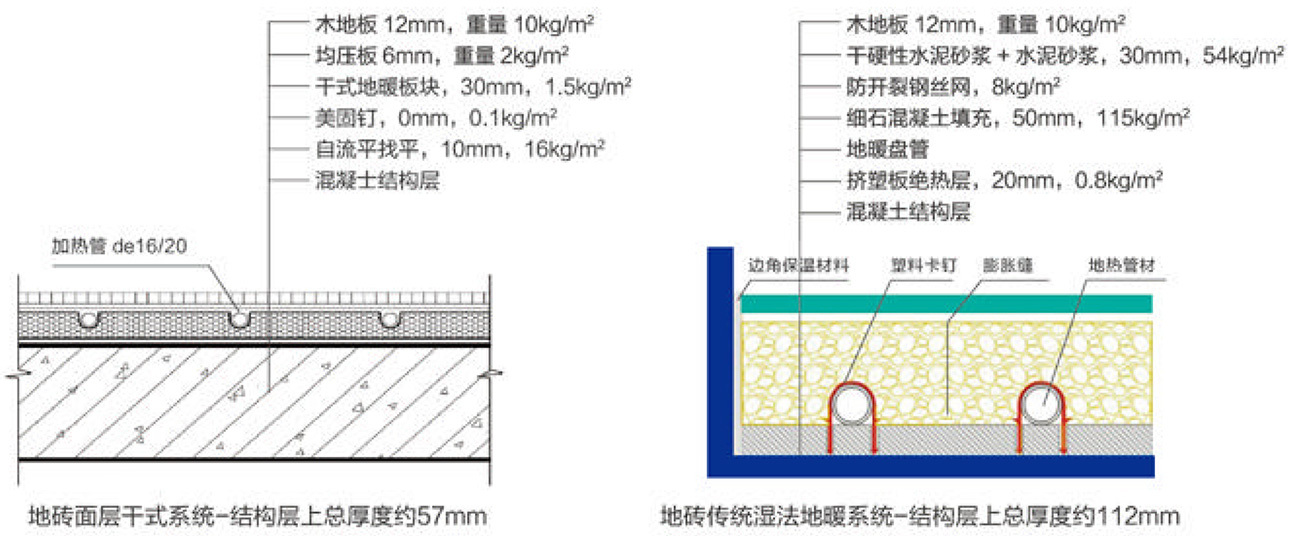

系统构造优势对比-地板面层
部位 | 项目 | 干式地暖 | 传统湿法地暖 | 对比 |
客厅/木地板饰面 | 厚度(mm) | 57(降板60) | 112(降板110) | 节省高度55mm |
重量(kg/m²) | 约35 | 约175 | 荷载减轻140kg/m² |
系统构造优势对比-瓷砖面层
部位 | 项目 | 干式地暖 | 传统湿法地暖 | 对比 |
客厅/地砖饰面 | 厚度(mm) | 62(降板70) | 112(降板110) | 节省高度40mm |
重量(kg/m²) | 约69.3 | 约213 | 荷载减轻143kg/m² |
